Introduktion
På pappret kan en prototypkonstruktion och en produktion med låg-volym se nästan identiska ut.
Samma stycklista kan användas. Samma Gerber-paket kan användas. I vissa fall kan samma EMS-leverantör hantera båda.
Det är just därför köpare blandar ihop dem.
Prototyp-PCB-montage och låg-volymproduktion är inte avsedda att bevisa samma sak. En prototypkonstruktion är till för att svara på en designfråga: fungerar styrelsen tillräckligt bra för att gå vidare? En körning med låg-volym svarar på en tillverkningsfråga: kan konstruktionen upprepas rent, med bättre kontroll över inköp, testning och revisionshantering? När de två stadierna blir suddiga, dyker det första problemet vanligtvis inte upp på SMT-linjen. Det dyker upp i handoff, när en flexibel teknisk konstruktion förväntas bete sig som en kontrollerad pilotkörning.
Om ditt projekt redan går längre än tidiga tekniska prover, är det vettigt att se över dina krav motPCB monteringinnan du slutför nästa anbudsförfrågan.
Den verkliga avdelaren är inte kvantitet
Många köpare försöker fortfarande separera prototyper och arbeten med låg-volym enbart utifrån antalet enheter. Det låter praktiskt, men det är inte hur projekt faktiskt beter sig.
En blygsam konstruktion kan fortfarande vara låg-volymproduktion om designen redan är frusen, stycklistan är stabil och partiet är avsett för kundleverans, fältvalidering eller en kontrollerad pilotkörning. Å andra sidan kan en build med fler kort än förväntat fortfarande bete sig som en prototyp om firmware rör sig, alternativa delar är olösta eller om teamet fortfarande lär sig av varje testrunda.
Det är det gränsfall som många team missar: inte varje liten del är en prototyp, och inte varje större tidig konstruktion är produktionsklar-.
Den mer användbara frågan är denna: vad ska den här konstruktionen bevisa?
Vad förändras när byggnaden fortfarande är en prototyp
Prototyp-PCB-montage är en aktivitet på-ingenjörsstadiet. Huvudprioriteringen är inlärningshastighet.
I det här skedet försöker teamen vanligtvis bekräfta kärnfunktionalitet, fånga layout eller integrationsproblem och bestämma vad som måste ändras innan nästa revision. Bygget kan fortfarande tolerera mer ingenjörsinteraktion, fler revideringsrörelser och en mer flexibel inköpsplan. Det är normalt.
Det viktigaste här är inte om processen ser polerad ut. Det som spelar roll är om projektet snabbt får användbar feedback.
Vad köparna brukar acceptera i detta skede
BOM kanske inte är helt mogen.
Testmetoden kan fortfarande vara under utveckling.
En snabb-vändning av PCB-prototyp kan förlita sig på en enklare inspektionsväg än en upprepad konstruktion.
Inget av det är ovanligt, förutsatt att alla är tydliga med att målet är validering, inte processstabilitet.
Vad förändras när byggnaden blir låg-volymproduktion
Låg-volymproduktion kan fortfarande vara en relativt liten serie, men logiken förändras.
Då är frågan inte längre bara om styrelsen fungerar. Frågan är om bygget kan upprepas med färre överraskningar. Det flyttar uppmärksamheten till dokumentkontroll, kontinuitet för inköp av komponenter, testtäckning och renare utförande över hela partiet.
Det är här många OEM-köpare underskattar skillnaden. En bräda som var tillräckligt bra för en handfull tekniska prover kanske inte är tillräckligt bra för en pilotkonstruktion som behöver mer konsistens. Ett problem med dynans geometri som går att hantera på ett fåtal brädor kan bli en-flaskhals i en körning med låg-volym. En lösning på källan som får ut en prototyp genom dörren kan vara en dålig passform för ett upprepat bygge.
Med andra ord, kretskortsmontering med låg-volym är där tillverkningssystemet börjar testas, inte bara kretsdesignen.
Där köpare brukar fångas
Överlämningen från prototyp till låg-volymproduktion tenderar att gå fel på samma ställen.

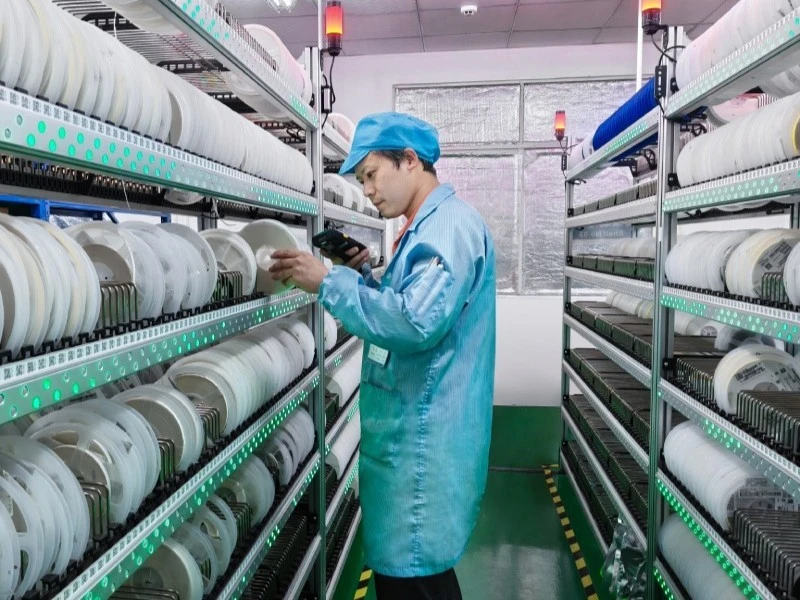

BOM-mognad och komponentförsörjning
I prototyparbete drivs inköp ofta av omedelbar tillgänglighet. Det kan vara rätt val när målet är att validera designen snabbt.
I låg-volymproduktion måste stycklistan granskas annorlunda. Köpare måste veta om hela kvantiteten kan stödjas under samma antaganden, om suppleanter redan är godkända och om en begränsad del kan hålla bygget.
I små-partier av PCBA-arbete rör sig schemat ofta med den långsammaste olösta delen, inte den snabbaste SMT-linjen.
DFM förväntningar
En prototypkonstruktion kan tolerera vissa tillverkningssvagheter om teamet fortfarande försöker lära sig snabbt. En pilotkörning kan vanligtvis inte.
Därför blir en ordentlig DFM-granskning mer värdefull precis innan övergången, inte efter den. Ett avståndsproblem, svaghet i panelen eller placeringsval som knappt spelar någon roll på ett tidigt prov kan bli verklig omarbetningstid när partiet blir större och konstruktionen behöver fungera renare.
Testa strategi
Detta är en annan plats där köpare förlorar tid utan att märka det tillräckligt tidigt.

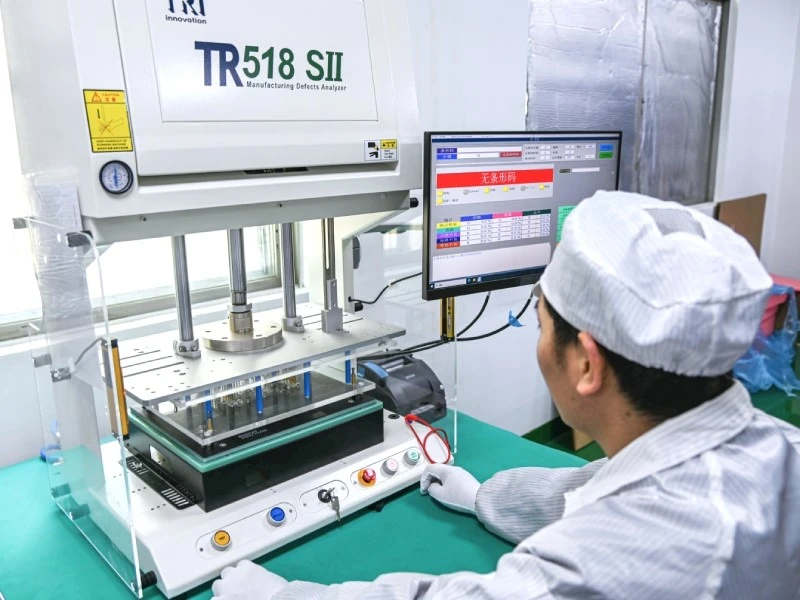

En prototyp kan verifieras med tekniskt bänkarbete, begränsad AOI-inspektion eller en lättare funktionskontroll. Det kan vara helt passande. Men en AOI-enbart konstruktion och en byggnad som behöver ICT-testning eller fixtur-baserad FCT är inte på samma tidslinje, även om antalet styrelser ser likadant ut.
Det är inte en citerande detalj. Det är en planeringsfråga.
Revisionskontroll
Prototypprojekt kan ibland gå framåt med lite mer flexibilitet i datapaketet, även om det fortfarande skapar risk.
Låg-volymproduktion är mindre förlåtande. BOM-revision, Gerber-utdata, tyngdpunktsdata, monteringsanteckningar och testinstruktioner bör alla peka på samma baslinje. När den anpassningen väl släpper är problemet inte längre bara tekniskt besvär. Det blir omarbetning, schemaförlust eller instabil batchkörning.
Ett bättre sätt att hantera övergången
Övergången från prototyp-PCB-montage till låg-volymproduktion bör behandlas som en kontrolluppgradering, inte bara en kvantitetsökning.
En renare handoff börjar vanligtvis med några enkla frågor.
Innan nästa offert är klar
Är den aktuella revideringen verkligen grundlinjen?
Om en annan designändring redan förväntas, kan konstruktionen fortfarande uppföra sig som en prototyp även om kvantiteten har ökat.
Kan BOM stödja hela partiet, inte bara de första delarna?
En prototyp kan ibland gå framåt på kort{0}}siktig tillgänglighet. En pilotkörning kräver vanligtvis ett mer stabilt inköpsantagande.
Passar testplanen fortfarande när konstruktionen går bortom tekniska prover?
Det som fungerar för bänkvalidering kanske inte skalas rent när partiet behöver bättre repeterbarhet.
Är paketering, spårbarhet och leveransförväntningar nu en del av jobbet?
Dessa objekt behandlas ofta som sekundära under tidig validering. Senare blir de en del av utförandekvaliteten.
Dessa frågor är inte administrativa. De bestämmer om nästa konstruktion beter sig som en pilotkörning eller som en sträckt prototyp.
Om projektet redan är vid den övergångspunkten är det mest praktiska nästa steget vanligtvis att anpassa omfattningen och skicka in den genomBegär en offertsnarare än att behandla det som bara ytterligare en provorder.
Varför detta är viktigare i den nuvarande inköpsmiljön
Distinktionen är viktigare idag eftersom gapet mellan prototyptänkande och produktionstänkande är lättare att missa.
Komponenttillgänglighet kan förändras mitt i-projektet. Förberedelse av testfixtur kan i lugn och ro bli det längsta blyobjektet. Leveransvolatilitet kan ändra om en snabb konstruktion fortfarande levererar verkligt schemavärde när den lämnar fabriken.
Det betyder inte att varje projekt i tidiga-stadier behöver ett tungt produktionsramverk. Det betyder att köpare bör sluta anta att en körning med låg-volym kan hanteras med samma antaganden om inköp, testning och leverans som en tidig prototyp.
Slutsats
Prototyp-PCB-montage och låg-volymproduktion är inte huvudsakligen åtskilda av antalet kort. De är åtskilda efter syfte.
Prototyparbete minskar designosäkerheten.
Låg-volymproduktion minskar exekveringsosäkerheten.
OEM-köpare som separerar dessa två mål tidigt gör vanligtvis bättre anbudsförfrågningar, fattar bättre beslut om inköp och definierar testning tidigare. Ännu viktigare är att de undviker en av de vanligaste fällorna i PCB-monteringsprogram: att be en teknisk-fasbyggnad att bete sig som en kontrollerad produktionslot.
En liten order är inte automatiskt en prototyporder. Den verkliga avgränsaren är vad konstruktionen ska bevisa.
Om din nästa version går från teknisk validering till en pilotkörning, är det meningen att du ska granska BOM, testplanen och revisionsbaslinjen innan offerten slutförs. För projektdiskussion kan du granskaPCB montering, skicka in information viaBegär en offert, eller kontakta teamet direkt påinfo@pcba-china.com.
FAQ
Vad är den verkliga skillnaden mellan prototyp-PCB-montage och låg-volymproduktion?
Prototyp PCB-montage är främst för designvalidering och snabb inlärning. Låg-volymproduktion är främst för repeterbarhet, inköpskontinuitet, testdisciplin och renare utförande över hela partiet.
Kan en liten-kvantitet fortfarande räknas som låg-volymproduktion?
Ja. Om designen redan är stabil, BOM kontrolleras och konstruktionen är avsedd för pilotanvändning, kundleverans eller upprepad utförande, kan den bete sig som låg-volymproduktion även när kvantiteten fortfarande är blygsam.
När ska köpare ändra teststrategin?
Vanligtvis innan bygget slutar bete sig som ett tekniskt prov. När partiet behöver mer repeterbarhet bör köpare bestämma om enbart AOI-inspektion är tillräckligt eller om ICT-testning, FCT, fixturförberedelse eller ytterligare inspektionssteg behövs.
